ARM64 MMU·page table·TLB 소스 분석

이 코드는 어떤 문제를 푸나요?

가상 주소 해석을 바꾼 뒤에는 CPU가 저장한 옛 번역도 처리해야 합니다. 이 단원은 v6.18.37의 flush_tlb_all을 읽어 PTE 변경, TLB 무효화, 완료와 명령 동기화가 별도 단계임을 설명합니다.

읽을 범위: v6.18.37 · arch/arm64/include/asm/tlbflush.h · flush_tlb_all 364–370행입니다. 아래에 이 범위의 원문과 각 줄의 설명을 실었습니다. 주제 전체의 흐름과 다른 경로는 기존 분석에서 함께 읽으실 수 있습니다.

먼저 알아둘 개념

표와 캐시

PTE는 메모리의 원본 규칙이고 TLB는 CPU가 기억한 번역입니다.

DSB ISHST

앞선 메모리 store가 공유 범위에서 무효화보다 먼저 반영되도록 하는 순서에 사용합니다.

ISB

명령 실행이 갱신된 환경과 맞도록 하는 동기화이며 데이터 캐시 전체 삭제 명령이 아닙니다.

처음 읽을 때

메모리의 PTE를 바꿨는데 CPU가 옛 TLB를 쓰는 경우를 먼저 그려 보십시오.

더 깊이 살펴볼 때

범위별 flush와 ASID별 flush, 페이지 표 메모리 재사용 시점을 함께 비교하십시오.

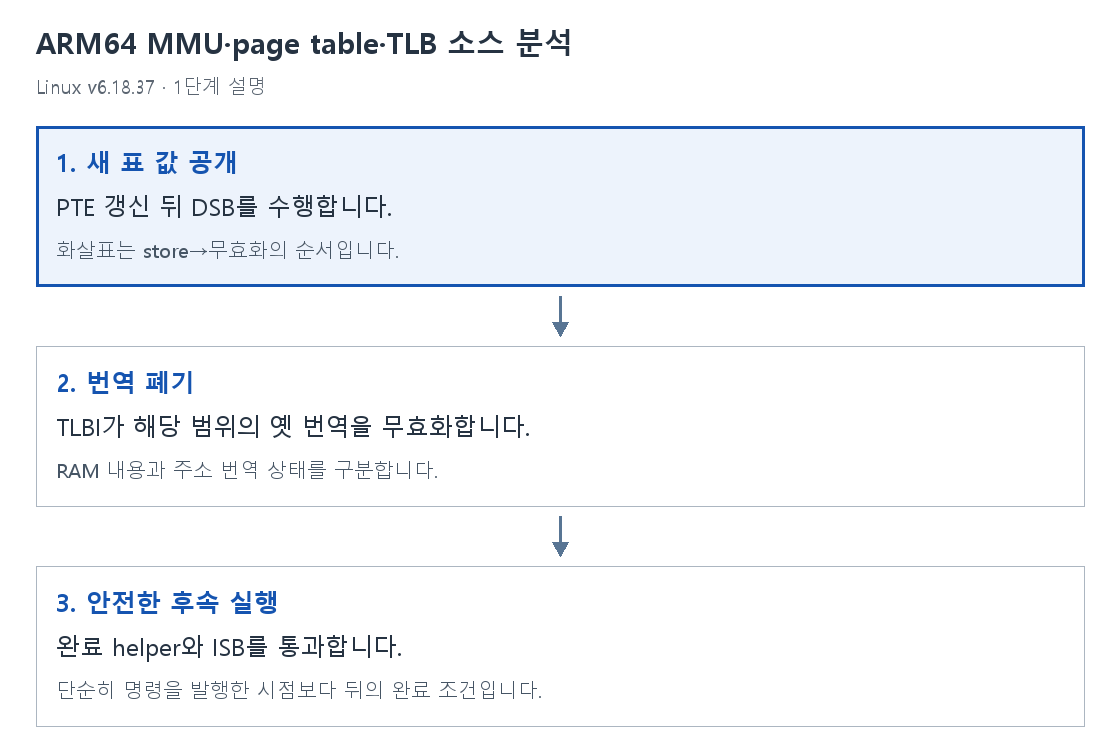

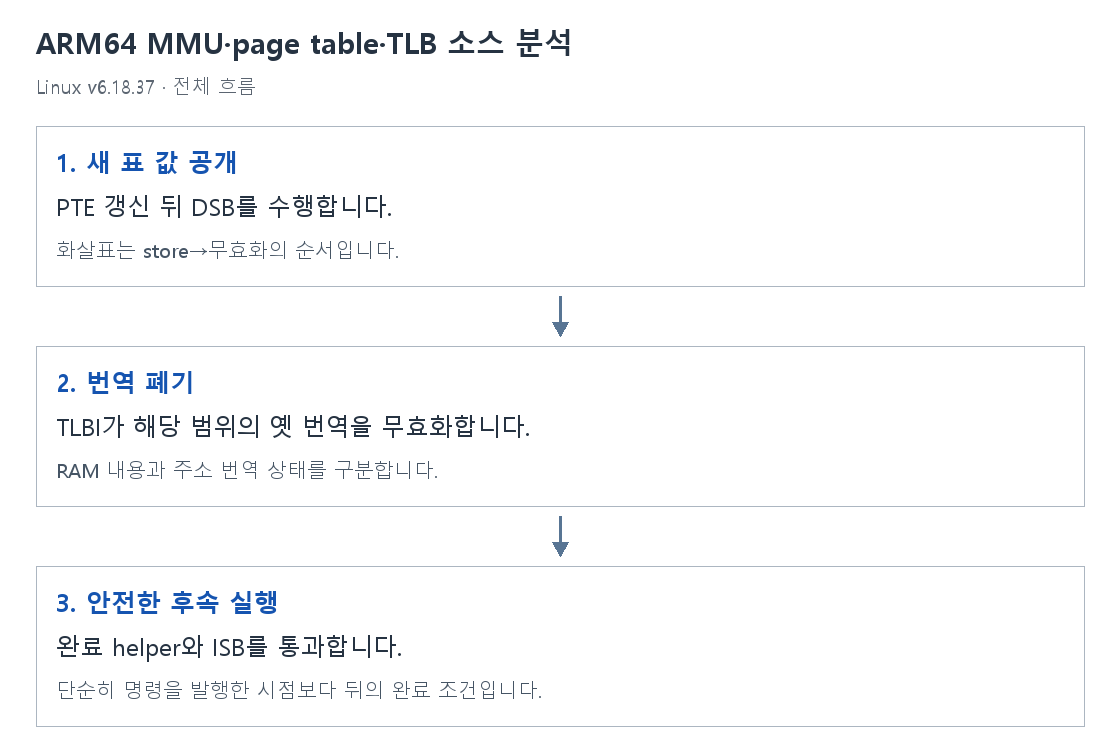

그림으로 보는 변화

GIF 재생1단계 · 멈춰 보기2단계 · 멈춰 보기3단계 · 멈춰 보기

1단계 고정

GIF 원본 열기

1. 새 표 값 공개

PTE 갱신 뒤 DSB를 수행합니다.

화살표는 store→무효화의 순서입니다.

2. 번역 폐기

TLBI가 해당 범위의 옛 번역을 무효화합니다.

RAM 내용과 주소 번역 상태를 구분합니다.

3. 안전한 후속 실행

완료 helper와 ISB를 통과합니다.

단순히 명령을 발행한 시점보다 뒤의 완료 조건입니다.

flush_tlb_all를 한 줄씩 읽기

줄 번호는 v6.18.37 원문 기준입니다. 주석·빈 줄을 포함한 함수 전체를 먼저 보고, 그 아래에서 각 줄을 설명합니다.

static inline void flush_tlb_all(void)
{
	dsb(ishst);
	__tlbi(vmalle1is);
	__tlbi_sync_s1ish_kernel();
	isb();
}

static inline void flush_tlb_all(void)

	dsb(ishst);

	__tlbi(vmalle1is);

	__tlbi_sync_s1ish_kernel();

	isb();

함께 생각해 볼 질문

출처와 읽은 범위

Linux stable v6.18.37 · arch/arm64/include/asm/tlbflush.h

해당 버전 원본 파일 · 기존 코드 분석 · 설명 원고
