TLB shootdown: TLBI, INVLPG/INVPCID와 SFENCE.VMA

이 코드는 어떤 문제를 푸나요?

페이지 표의 내용을 고쳐도 CPU가 TLB에 저장한 옛 번역은 남을 수 있습니다. arm64는 공유 범위 TLBI, x86은 INVLPG/INVPCID와 원격 호출, RISC-V는 SFENCE.VMA와 원격 요청을 조합합니다. 대표로 arm64 전체 EL1 변환 무효화의 짧은 순서를 읽습니다.

읽을 범위: v6.18.37 · arch/arm64/include/asm/tlbflush.h · flush_tlb_all 364–370행입니다. 아래에 이 범위의 원문과 각 줄의 설명을 실었습니다. 주제 전체의 흐름과 다른 경로는 기존 분석에서 함께 읽으실 수 있습니다.

먼저 알아둘 개념

TLB

최근 주소 변환과 권한을 저장한 하드웨어 상태입니다. PTE 메모리 변경과 TLB 변경은 별개입니다.

공유 무효화

vmalle1is의 is는 inner-shareable 범위 전파를 나타냅니다. 로컬 vmalle1과 범위가 다릅니다.

완료 조건

옛 매핑을 더 이상 사용하지 않는 시점 전에 메모리를 재사용하면 다른 CPU가 엉뚱한 페이지에 접근할 수 있습니다.

처음 읽을 때

PTE를 지운 순간과 다른 CPU가 옛 TLB를 버린 순간을 타임라인에서 나누십시오.

더 깊이 살펴볼 때

__tlbi_sync_s1ish_kernel의 CPU 기능별 처리와 페이지 테이블 수명·재사용 조건을 추적하십시오.

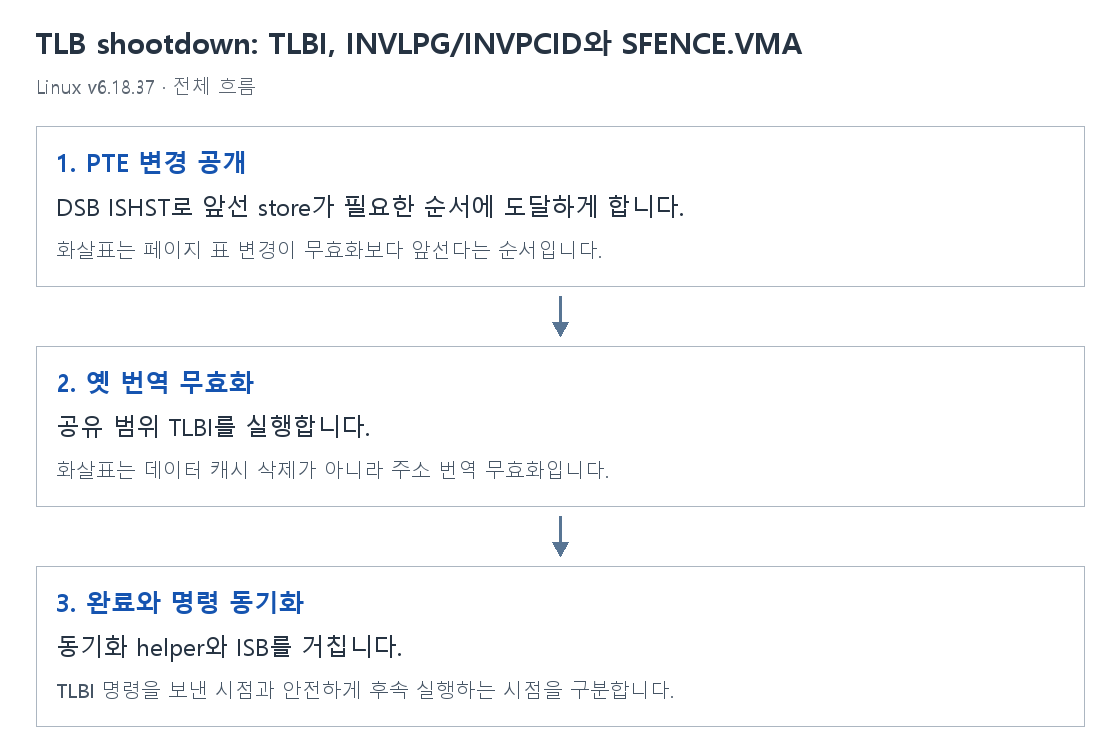

그림으로 보는 변화

GIF 재생1단계 · 멈춰 보기2단계 · 멈춰 보기3단계 · 멈춰 보기

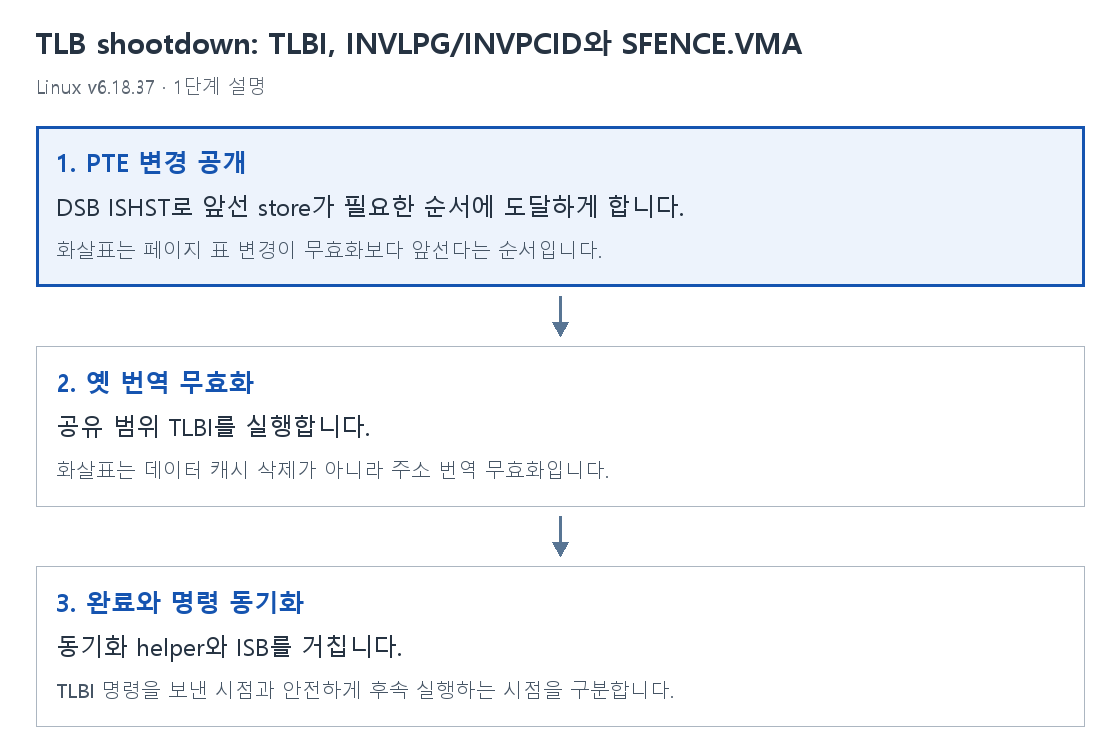

1단계 고정

GIF 원본 열기

1. PTE 변경 공개

DSB ISHST로 앞선 store가 필요한 순서에 도달하게 합니다.

화살표는 페이지 표 변경이 무효화보다 앞선다는 순서입니다.

2. 옛 번역 무효화

공유 범위 TLBI를 실행합니다.

화살표는 데이터 캐시 삭제가 아니라 주소 번역 무효화입니다.

3. 완료와 명령 동기화

동기화 helper와 ISB를 거칩니다.

TLBI 명령을 보낸 시점과 안전하게 후속 실행하는 시점을 구분합니다.

flush_tlb_all를 한 줄씩 읽기

줄 번호는 v6.18.37 원문 기준입니다. 주석·빈 줄을 포함한 함수 전체를 먼저 보고, 그 아래에서 각 줄을 설명합니다.

static inline void flush_tlb_all(void)
{
	dsb(ishst);
	__tlbi(vmalle1is);
	__tlbi_sync_s1ish_kernel();
	isb();
}

static inline void flush_tlb_all(void)

	dsb(ishst);

	__tlbi(vmalle1is);

	__tlbi_sync_s1ish_kernel();

	isb();

함께 생각해 볼 질문

출처와 읽은 범위

Linux stable v6.18.37 · arch/arm64/include/asm/tlbflush.h

해당 버전 원본 파일 · 기존 코드 분석 · 설명 원고
