먼저 알아둘 용어
비아(via) 스텁(stub)·공진 — 스텁은 관통 비아에서 신호가 중간층으로 빠져나간 뒤 남는 도금 구간입니다. 목적 경로는 아니어도 전기적으로 연결되어 고속 신호의 반사·공진에 영향을 줄 수 있습니다.
백드릴(backdrill)·잔여 스텁(stub) — 백드릴은 사용하지 않는 쪽에서 깊이를 제어해 불필요한 도금 구간을 제거하는 가공입니다. 목적층을 손상하지 않도록 남기는 잔여 길이와 가공 공차를 함께 지정해야 합니다.
제거할 구간과 남길 연결을 먼저 구분합니다
신호 조건과 비아 스텁의 영향을 검토해 백드릴이 필요한지 판단합니다. 모든 비아에 일괄 적용하는 처리가 아닙니다. 이미 짧은 블라인드 비아(blind via)를 쓰는 방법 등 다른 구조도 비교합니다.

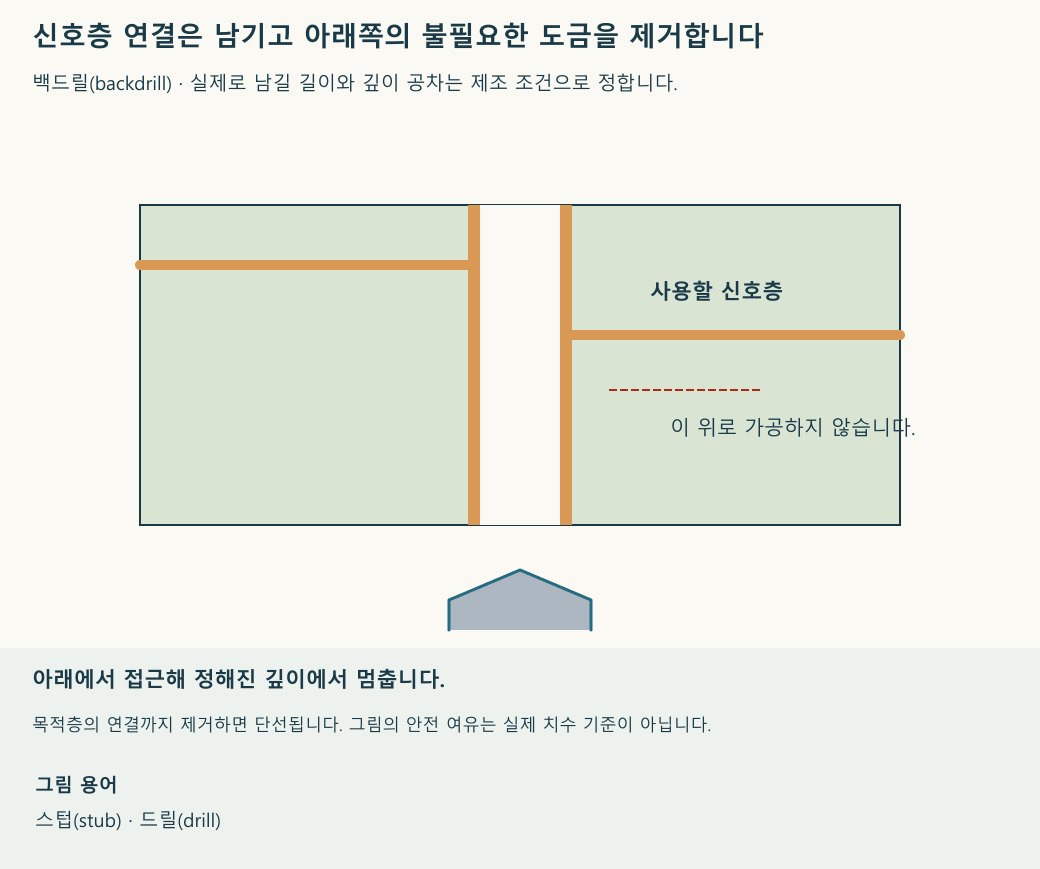

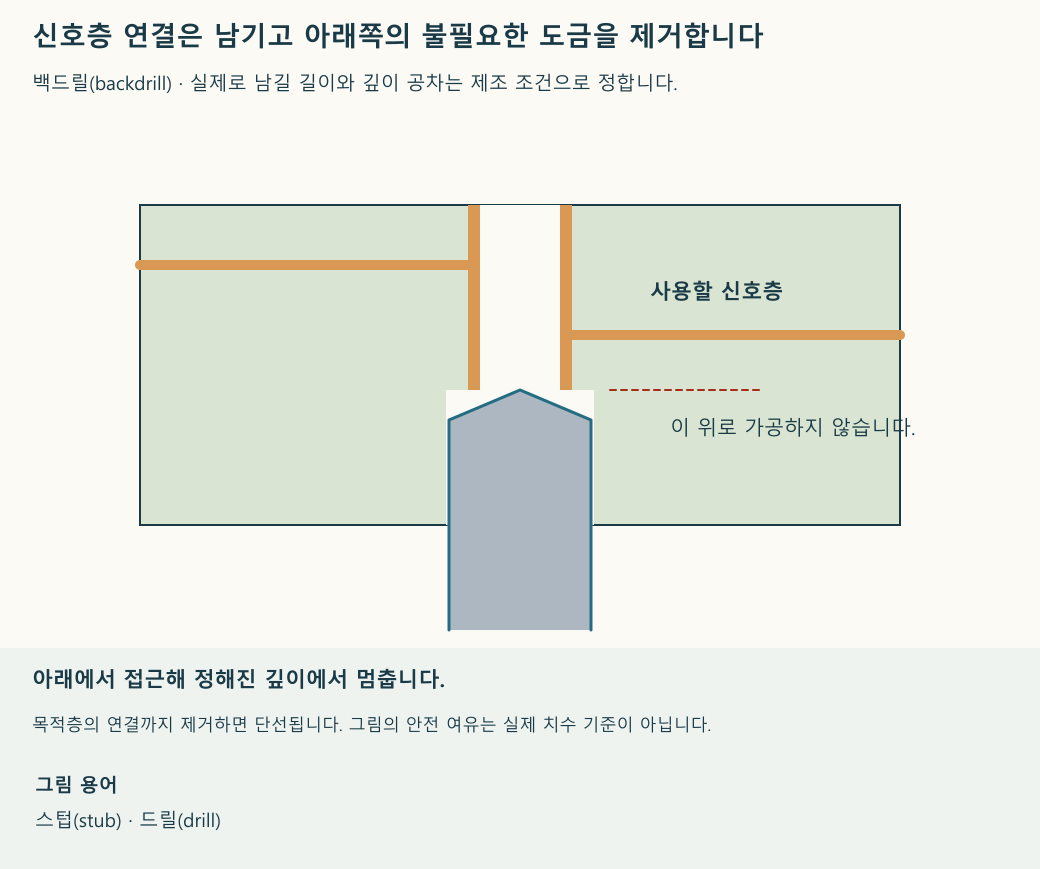

목적층에서 비아와 배선이 이어지는 부분까지 제거하면 단선입니다. 제조 단면에 신호 입출력 층과 드릴(drill) 진입면을 표시하고 가공 지름·정지 깊이·남길 여유·주변 구리 간격을 지정합니다.
실제 가공 여유와 신호 결과를 함께 확인합니다
제조 공정의 깊이 오차와 적층 두께 편차를 포함해 목적층 연결이 남는지 확인합니다. 요구 잔여 스텁 길이를 정하고 가공 후 단면·검사 자료로 확인할 범위를 합의합니다.
백드릴 전후의 성능 비교는 같은 선로·부하·에지(edge) 조건에서 수행합니다. 반사나 아이 여유의 개선뿐 아니라 도통과 절연이 유지되는지 확인합니다. 최종 기록에는 대상 비아·네트(net)·목적층·진입면·깊이·잔여 길이와 검증 결과를 함께 남깁니다.
제거 공정을 정하기 전에 수평 배선층을 낮추는 안도 비교합니다
두꺼운 보드(board)의 상면 BGA(Ball Grid Array) 사이 연결에서 위쪽 내층으로 바로 빠지면 긴 하단 스텁이 남을 수 있습니다. 두 비아를 아래쪽에 가까운 층까지 사용하고 그 층에서 수평 연결하는 안은 잔여 스텁을 줄이는 후보입니다. 대신 신호가 실제로 지나가는 수직 경로는 길어집니다.
단순 기하 예로 전체 관통 길이가 2.0 mm이고 접속 깊이가 0.3 mm라면 하단 잔여 길이는 1.7 mm입니다. 접속 깊이를 1.7 mm로 옮기면 잔여 길이는 0.3 mm가 됩니다. 이 값은 단순한 길이 계산 결과이며, 허용 스텁 길이나 전체 신호 성능을 보장하는 기준은 아닙니다. 후보층의 배선 통로·기준면·양쪽 귀환 연결과 전체 채널 특성을 함께 비교합니다. 적합하지 않다면 다른 비아 구조나 백드릴을 검토합니다.
공구 직경·주변 여유·정지 깊이를 각각 지정합니다
원래 천공 직경, 도금 후 완성 구멍과 백드릴 공구 직경을 나누어 적습니다. 어떤 두 치수의 차이를 여유라고 하는지 확인합니다. 예를 들어 공구 직경을 10 mil 늘리면 동심 원의 바깥 경계는 한쪽으로 5 mil, 즉 0.127 mm 더 나갑니다. 이 산술에는 공구 위치 오차가 포함되지 않습니다.
주변 구조와의 간격은 공구 바깥 경계부터 어느 도체까지 재는지, 위치 공차를 어떻게 반영하는지 확인합니다. 직경 증가량과 주변 간격 숫자가 같아도 서로 다른 치수입니다. 자료마다 제시하는 지름 여유를 섞지 말고, 실제로 사용할 공정의 기준을 적용합니다.
깊이 요구에는 진입면·보존할 연결층·목표 잔여 스텁·정지 공차를 따로 적습니다. 방향이 불분명한 “3 mil 공차” 같은 문구를 임의로 깊이 ±3 mil로 해석하지 않습니다. 직경을 키우면 옆 도체에 접근하고 깊이를 늘리면 필요한 연결층에 접근합니다. 두 방향 여유를 각각 확인하고 최종 검사에서 잔여 도금·스텁·필요 연결 보존을 대조합니다.
작업 순서를 다시 확인합니다
