먼저 알아둘 용어
스위칭 노드(switching node) — 전력 스위치(switch)와 인덕터(inductor) 등이 만나는 빠르게 전압이 바뀌는 넷(net)입니다. 동박 면적과 인접 구조가 주변 결합과 기생 성분에 영향을 줍니다.

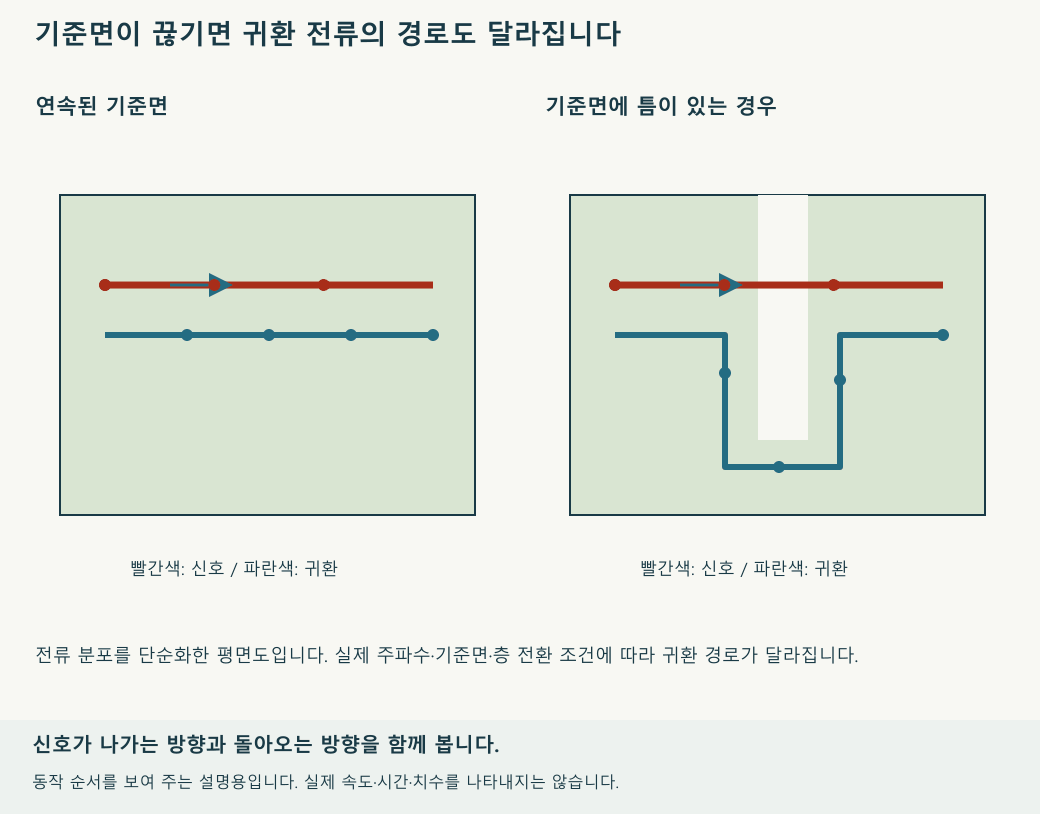

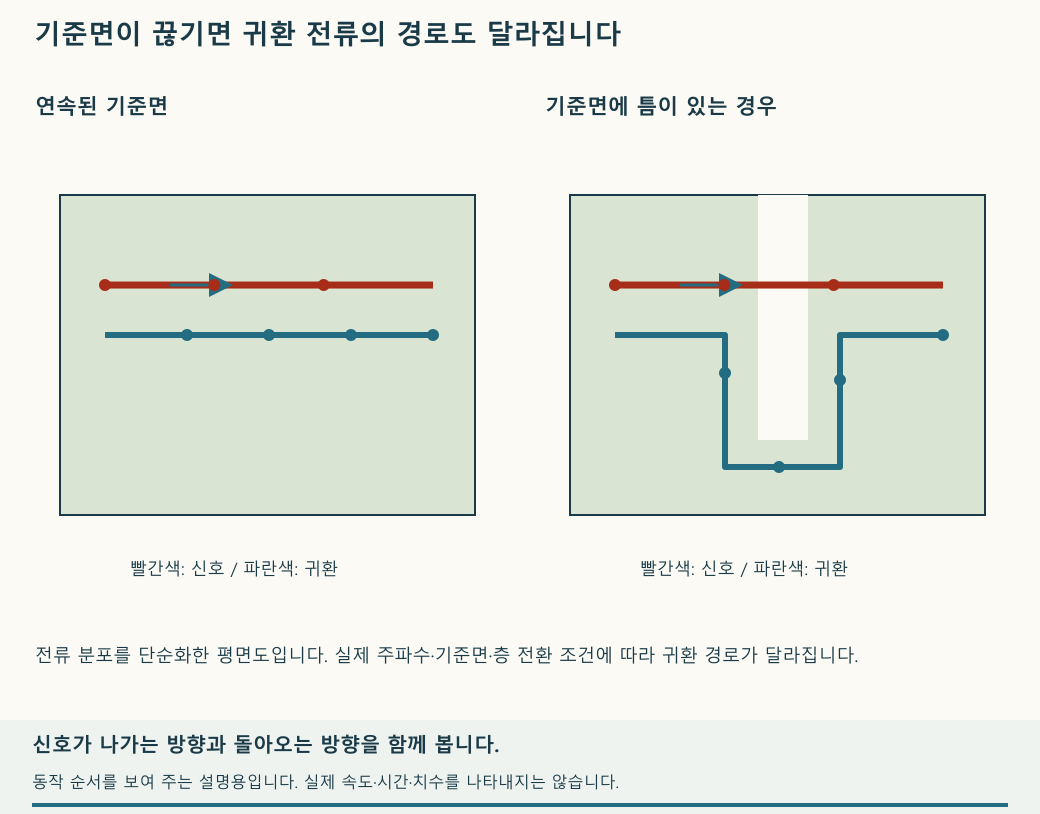

기생 용량·귀로 — 기생 용량은 의도하지 않은 도체 사이 정전용량입니다. 귀로는 전류가 돌아오는 경로입니다. 접지면을 비우면 용량뿐 아니라 전자기장과 귀환 구조도 바뀝니다.
오버슈트(overshoot)·링잉(ringing) — 오버슈트는 전압이 목표 수준을 넘어서는 현상이고 링잉은 그 주변의 감쇠 진동입니다. 측정 연결이 자체 진동을 추가하지 않는지 먼저 확인합니다.
어떤 노드 아래 어느 층을 비웠는지 표시합니다
스위칭 노드의 넷과 실제 동박 범위를 찾고 아래층의 빈 영역을 겹칩니다. 절개 경계가 다른 신호의 귀로나 전원 루프(loop) 일부까지 끊고 있는지 확인합니다. 스위칭 노드 바로 아래에 관한 지침을 인덕터 전체 아래나 모든 층으로 확대하지 않습니다.
소자의 권장 배치가 전제로 하는 노드(node) 면적·전류 경로·접지면·금지 영역과 실제 보드(board)를 대조합니다. 그림의 빈 모양만 복사하면 같은 전기적 조건이 재현되지 않을 수 있습니다.
접지면의 두 효과를 동시에 검토합니다
가까운 접지면은 전기장과 자기장의 주변 결합을 제한하는 데 도움이 될 수 있습니다. 반면 추가되는 기생 용량이 커지면 스위칭(switching) 손실이나 링잉에 영향을 줄 수 있습니다. 절개 유무 하나를 독립적인 정답으로 정하지 말고 실제 면적·거리와 연결 경로에 맞춰 평가합니다.
파형·효율·온도·간섭을 같은 조건에서 비교합니다
비교 가능한 시제품에서는 입력 전압·부하·스위칭 모드와 케이블(cable) 배치를 고정합니다. 노드 파형은 측정 대상 가까운 귀환점에 짧게 연결하고, 긴 프로브(probe) 접지선으로 만든 루프가 결과를 지배하지 않는지 연결 방식 변경으로 확인합니다. 장비와 프로브의 전압·접지 조건도 지킵니다.
오버슈트·링잉과 함께 효율·온도·관심 주파수의 간섭을 기록합니다. 근접장 비교는 탐침 자세를 고정하고 제품 적합성은 해당 시험으로 따로 확인합니다. 주파수 스펙트럼(spectrum)에서 한 피크(peak)만 낮아졌다고 문제가 해결됐다고 판단하지 않고 다른 대역과 동작 모드의 악화 여부를 살펴봅니다. 최종 동박 경계와 채택한 근거를 함께 보존합니다.
