먼저 알아둘 용어
스텐실(stencil)·스퀴지(squeegee) — 스텐실은 페이스트(paste)가 통과할 개구(opening)를 가진 판입니다. 스퀴지는 판 위의 페이스트를 밀어 개구에 채우는 도구입니다. 미는 힘에 기판이 움직이지 않아야 정렬이 유지됩니다.
힌지(hinge)·진공 지그(jig) — 힌지는 스텐실을 같은 축으로 여닫는 구조입니다. 진공 지그는 흡착으로 기판을 지지하는 고정구이며 밀봉·압력·재료의 적합성과 실제 평탄성을 확인해야 합니다.
프레임(frame)·스텝 스텐실(step stencil) — 프레임은 판의 장력을 유지하는 틀입니다. 스텝 스텐실은 영역별 두께를 다르게 만든 판으로, 반복 패턴이 보인다는 사실만으로 두께가 다르다고 판단하지 않습니다.
페이스트 없이 먼저 여닫아 봅니다

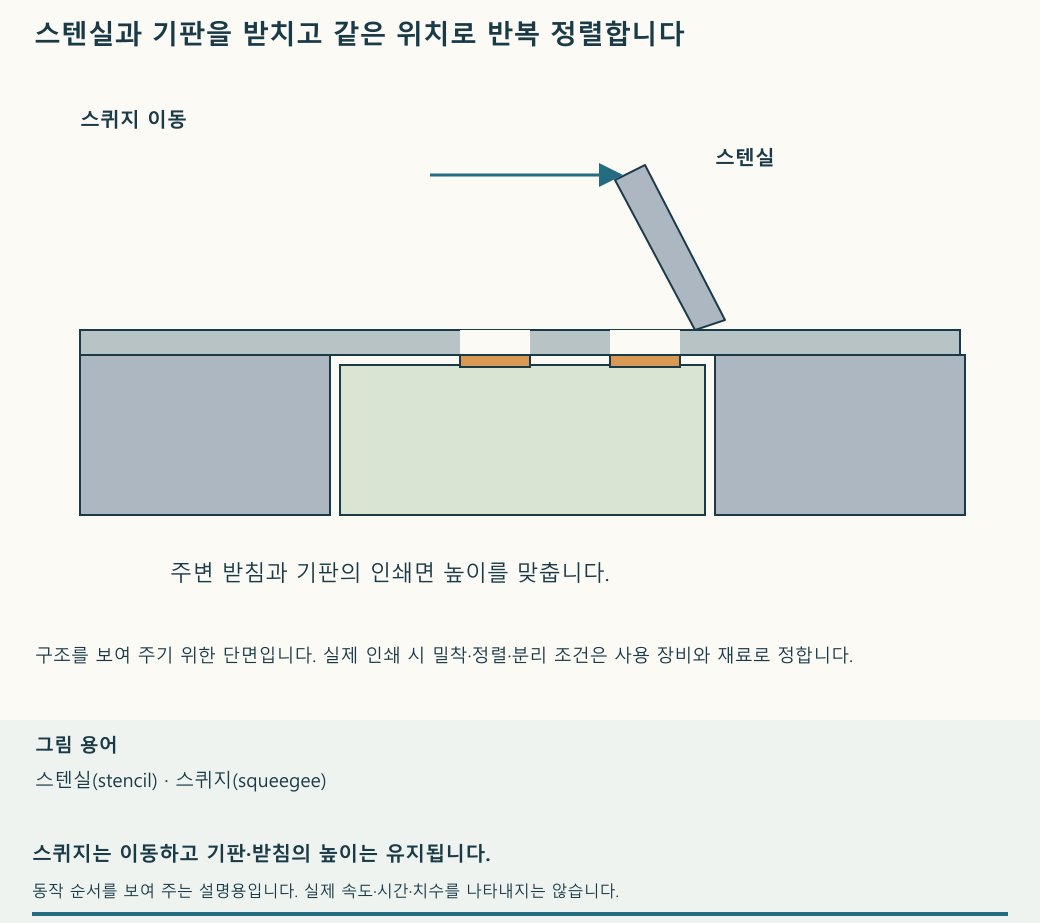

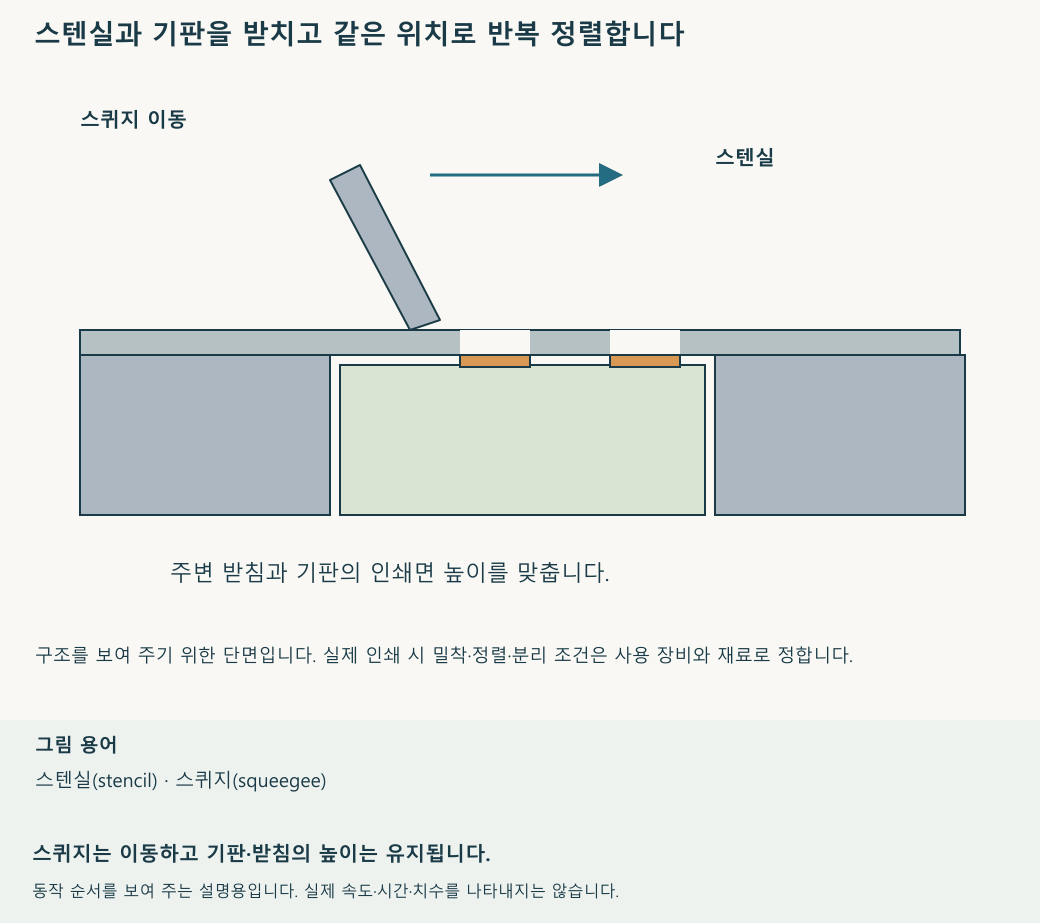

작업 기판 양옆에 같은 두께의 지지판을 놓고 움직이지 않게 고정합니다. 테이프를 많이 쓰는 것보다 윗면이 같은 평면인지가 중요합니다. 두께가 다른 판을 섞거나 테이프가 작업면에 솟으면 스텐실 아래에 틈이 생길 수 있습니다.
빈 상태에서 기판을 넣어 흔들림과 방향을 확인합니다. 스텐실을 내려 멀리 떨어진 두 곳 이상의 패드(pad)가 동시에 맞는지 봅니다. 한 곳만 맞추면 회전 오차를 놓칠 수 있습니다. 정렬된 상태에서 한쪽 가장자리를 고정해 여닫는 축을 만들고 여러 번 열고 닫아 재현성을 확인합니다.
인쇄 힘을 가해도 위치가 유지되어야 합니다
테이프 힌지, 바인더 클립(clip), 경첩식 수동 프린터는 같은 위치로 돌아오게 하는 서로 다른 고정 방식입니다. 스퀴지를 미는 동안 기판이 미끄러지거나 판이 들뜨지 않는지 확인합니다. 인쇄 중 기판을 손으로 다시 옮기지 않습니다. 끝나면 스텐실을 옆으로 끌지 않고 정해진 축과 분리 방향을 따라 들어 올려 페이스트를 문지르지 않게 합니다.
프레임과 흡착의 역할을 나누어 봅니다
프레임 없는 판은 외부 지지가 필요하고 프레임은 판의 장력을 유지하는 역할을 합니다. 진공 고정은 손을 자유롭게 할 수 있지만 흡착만 된다고 평탄한 것은 아닙니다. 실제 판으로 기판 들뜸·밀봉·인쇄 중 움직임과 받침 높이를 확인합니다. 압력·지그 치수·정전기 특성은 실제 재료와 장비 조건으로 정합니다.
다음 기판을 넣을 때도 방향과 대응 패턴을 확인합니다. 서로 다른 두께·돌출부를 가진 보드(board)에 같은 받침을 그대로 쓰지 않습니다. 인쇄 뒤 정렬과 양의 반복성을 보고 지지·고정 상태를 다시 평가합니다.
