먼저 알아둘 용어
부유 방열판·용량성 결합 — 부유 방열판은 의도한 전위로 연결되지 않은 금속 방열 구조입니다. 용량성 결합은 떨어진 도체 사이의 정전용량을 통해 빠른 전압 변화가 다른 도체에 영향을 주는 현상입니다.
금속 탭(tab)·절연층 — 금속 탭은 소자에서 열이 전달되는 금속 부분으로 전기적으로 특정 단자에 연결될 수 있습니다. 절연층은 열을 전달하면서 필요한 전기적 분리를 유지해야 합니다.

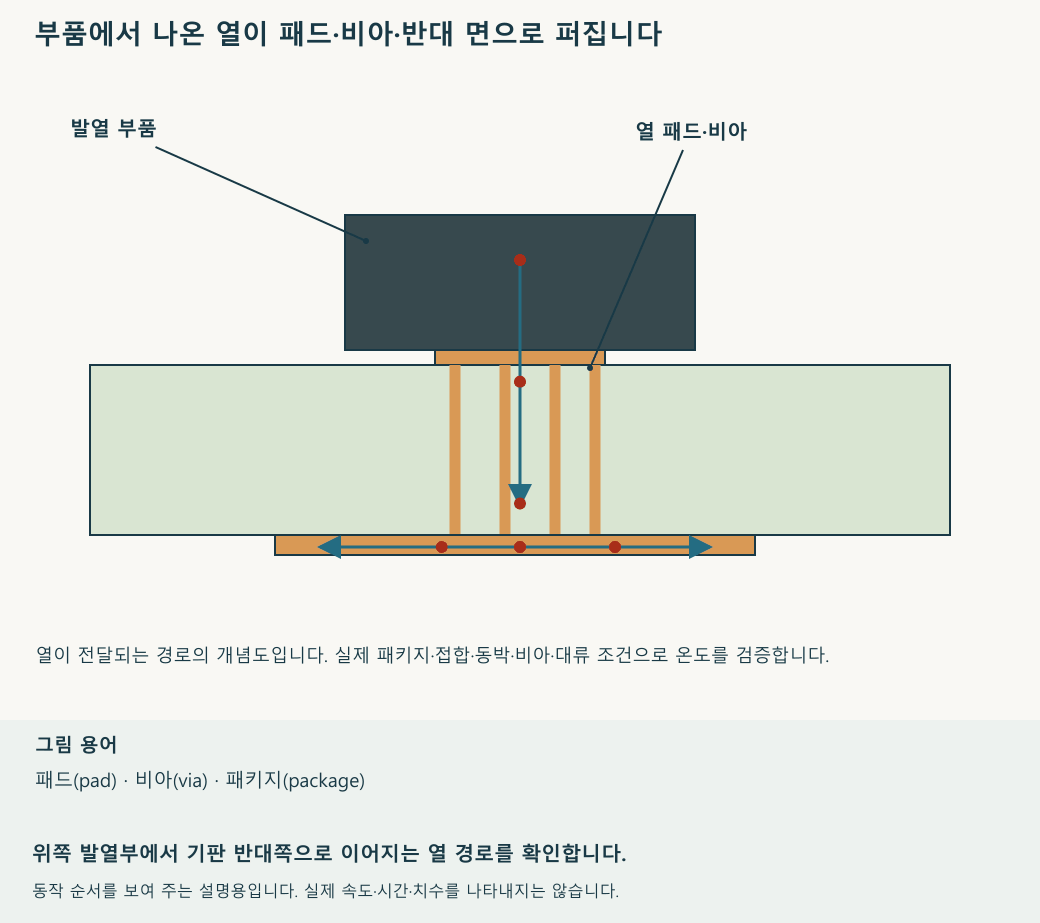

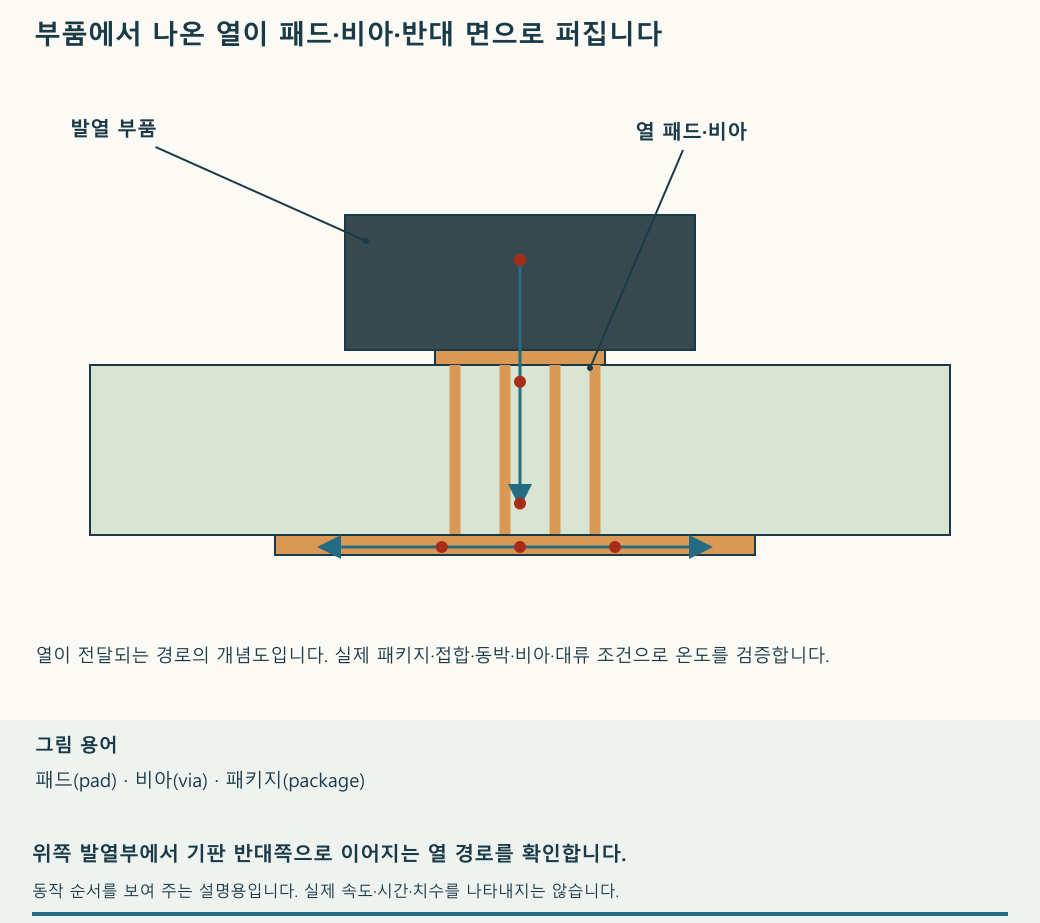

열 접촉과 전기적 연결을 구분합니다
방열판 가까이 있는 MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor), 클록(clock)과 스위칭 노드(switching node)를 표시합니다. 부품의 탭이 어느 전위인지, 방열판과 전기적으로 분리해야 하는지 확인합니다. 열적으로 닿아야 한다는 사실이 전기적으로 연결해도 된다는 뜻은 아닙니다.
전기적으로 떠 있는 금속도 인접 신호와 기생 정전용량으로 결합하여 잡음 전달이나 재방사 경로가 될 수 있습니다. 회로가 정상 동작해도 방열판을 통한 전자기 간섭(EMI, Electromagnetic Interference)이 허용 범위를 넘을 수 있습니다.
거리와 연결 변경은 절연 조건 안에서 검토합니다
잡음원과의 거리, 방열판의 접지 구조를 변경 후보로 검토합니다. 특정 소자에서 유효한 방열판 접지를 모든 전력 소자에 적용하지 않습니다. 도전성 접착제나 나사 연결이 절연층을 우회하여 금속 탭을 접지에 연결하는지도 확인합니다.
전원을 제거한 상태의 연결·절연 검사로 조립 의도를 확인하고, 요구되는 절연 검증을 수행합니다. 변경으로 열 접촉이나 체결력이 나빠지지 않는지도 확인합니다.
완성 조립 상태에서 잡음과 온도를 비교합니다
같은 전압·부하·동작 모드에서 변경 전후 잡음과 온도를 기록합니다. 외함·나사·배선까지 실제 제품 조건으로 포함합니다. 개선 정도는 예상값이 아닌 실제 측정값으로 기록하고, 어떤 조건에서 확인했는지 함께 적습니다. 절연과 방열을 유지하면서 전기적 영향까지 만족하는 조합을 채택합니다.
