먼저 알아둘 용어
FPC(Flexible Printed Circuit)·패드(pad) 박리 — FPC는 유연한 인쇄회로입니다. 패드 박리는 접합 구리가 바탕에서 들뜨는 손상으로, 얇은 기판에서는 가열 중 누름과 당김도 관리해야 합니다.
플럭스(flux)·젖음(wetting) — 플럭스는 산화물 제거 등으로 솔더(solder)의 젖음을 돕는 재료입니다. 젖음은 솔더가 단자와 패드에 퍼지는 작용이며 온도만 높인다고 모든 접합 문제가 해결되지는 않습니다.
기판과 전선의 힘을 먼저 없앱니다
작업 재료의 열 조건에 맞는 평평한 지지면을 마련하고 FPC가 밀리거나 뜨지 않게 고정합니다. 전원선이나 주변 필름(film)이 패드를 당기지 않게 둡니다. LED 극성 표식과 실제 패드의 대응을 확인한 뒤 필요한 솔더·플럭스를 준비합니다.
부품 고정과 가열 종료를 나눕니다

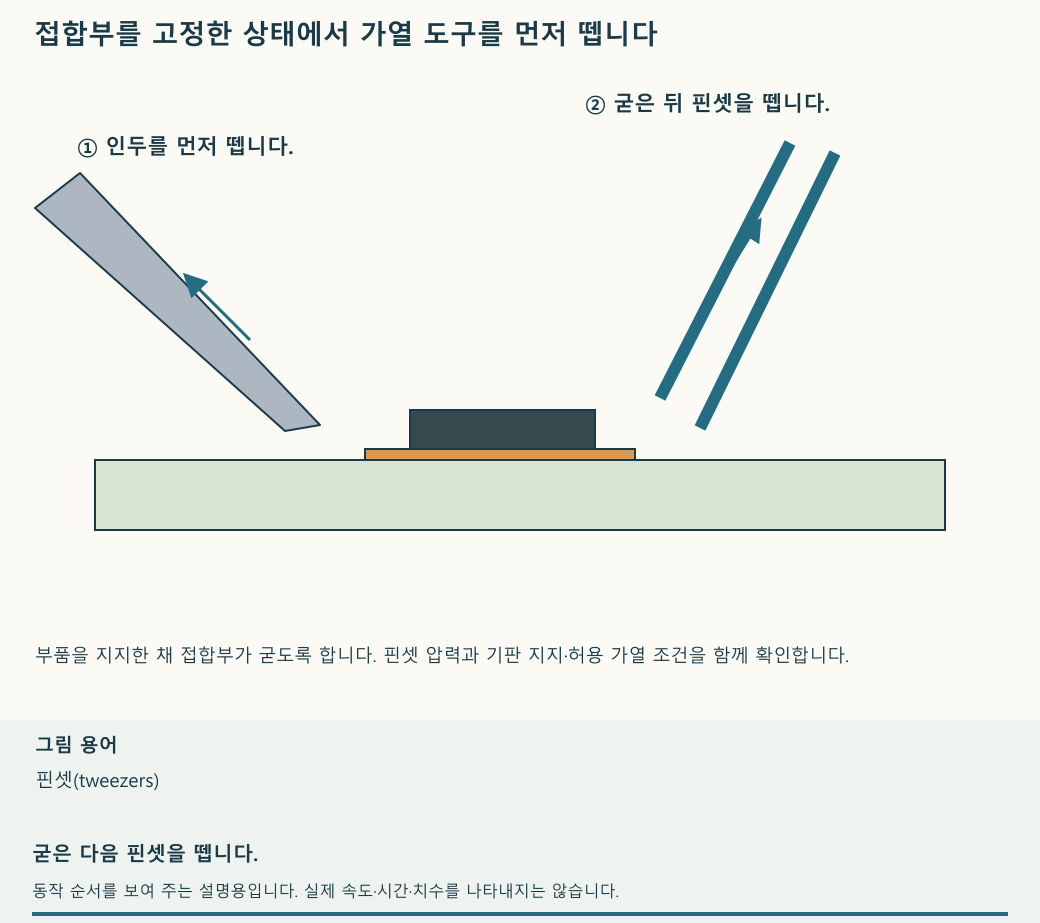

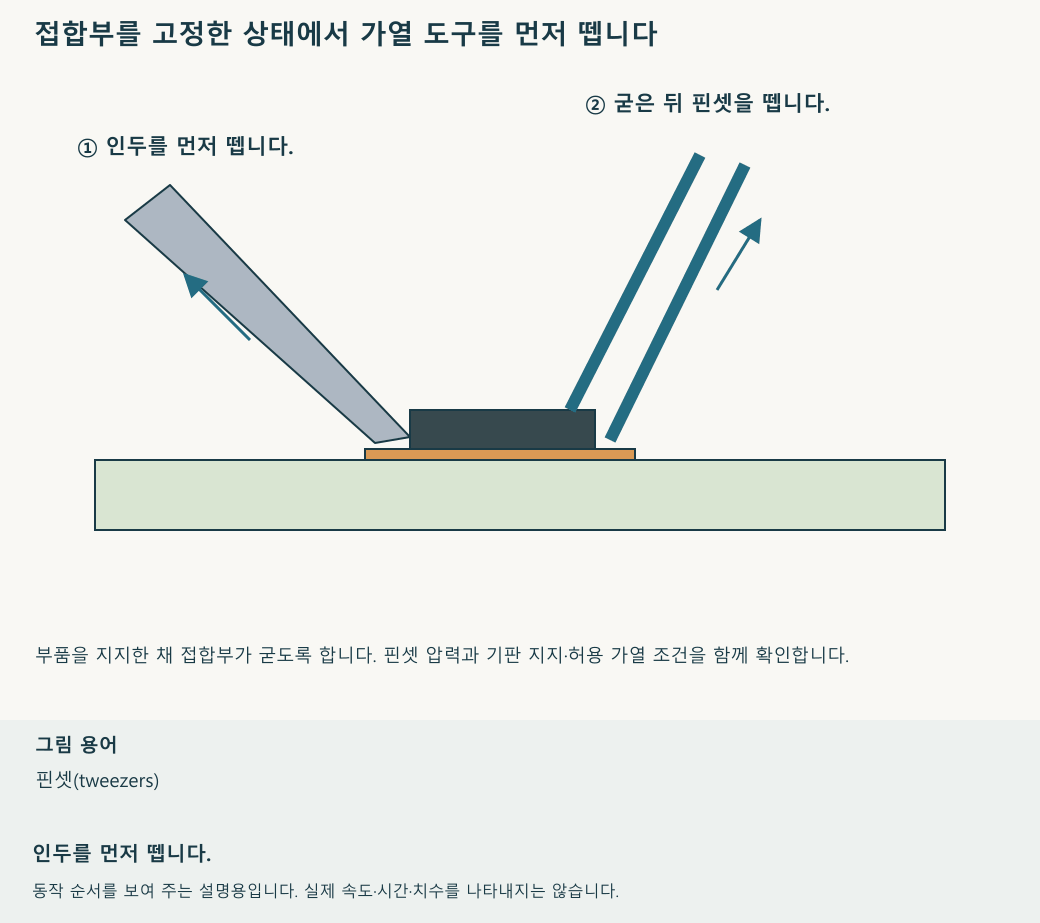

핀셋으로 LED 위치를 유지하고 인두를 접합부에 대어 단자와 패드가 함께 젖는지 확인합니다. 접합이 형성되면 인두를 먼저 떼고 솔더가 굳을 때까지 부품을 움직이지 않습니다. 핀셋은 그 뒤 놓아야 냉각 중 위치가 틀어지거나 필름이 들리는 일을 줄일 수 있습니다.
인두 온도·가열 시간은 실제 부품·FPC·솔더·공구 조건으로 정합니다. 접합이 잘되지 않아 인두를 오래 대야 한다면 계속 누르기보다 팁(tip) 접촉·젖음·지지 상태와 작업 조건을 재검토합니다. 충분히 식힌 뒤 접합부와 필름의 변형, 인접 단락을 확인합니다.
점등과 반복 사용 검증을 구분합니다
허용되는 전원·전류 조건에서 점등을 확인하되 모든 접합부가 검증되었다고 판단하지 않습니다. 패드 주변 변형, 보강·배선 경계와 전원선의 당김 위치를 따로 봅니다. 한 번 구부린 채 점등하는 결과는 반복 굽힘 수명이나 방수 성능 시험을 대신하지 않습니다.
작업 순서를 다시 확인합니다
