조명을 켠 뒤 파형이 달라지면 측정 연결을 고정한 채 반복 비교합니다

먼저 알아둘 용어

유도성 잡음 수신·접지 루프(loop) — 케이블과 프로브(probe) 연결이 주변 전자기장에 반응해 잡음을 받을 수 있습니다. 접지 루프는 여러 귀환 연결이 만든 경로로, 회로 자체 반응과 측정 연결의 영향을 나누어 봐야 합니다.

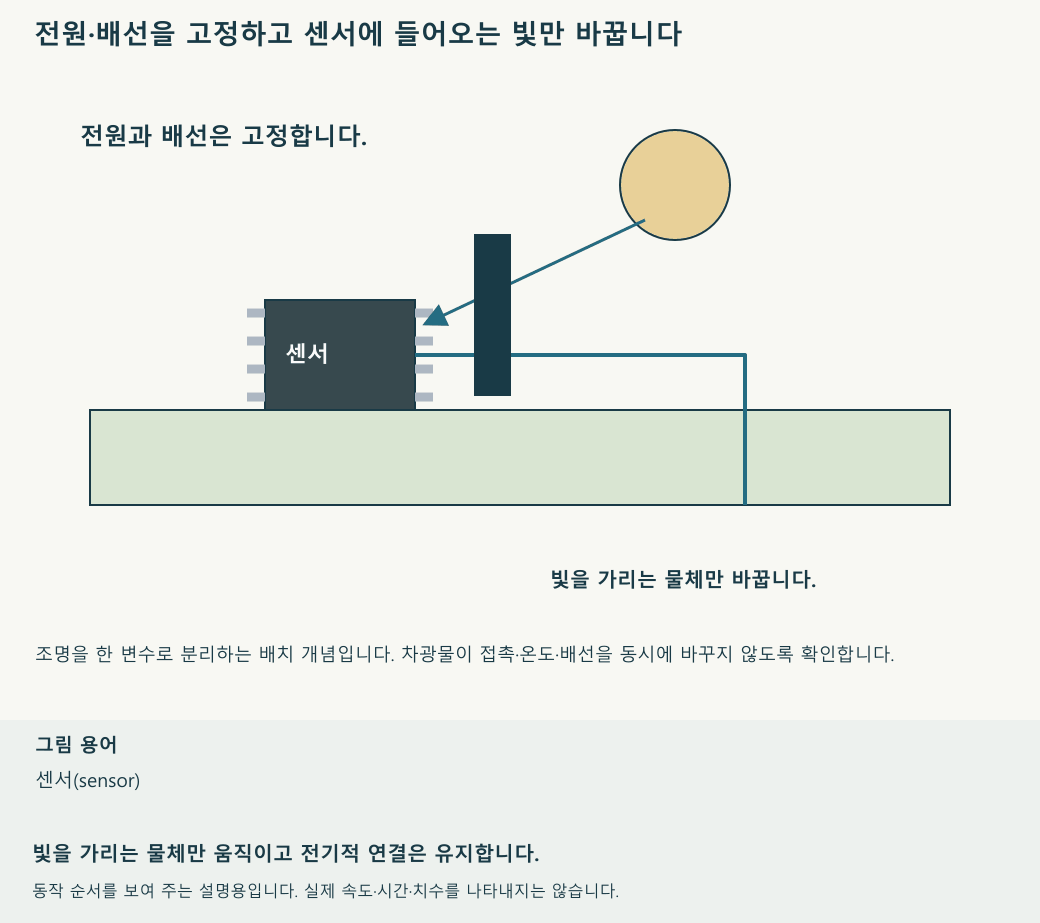

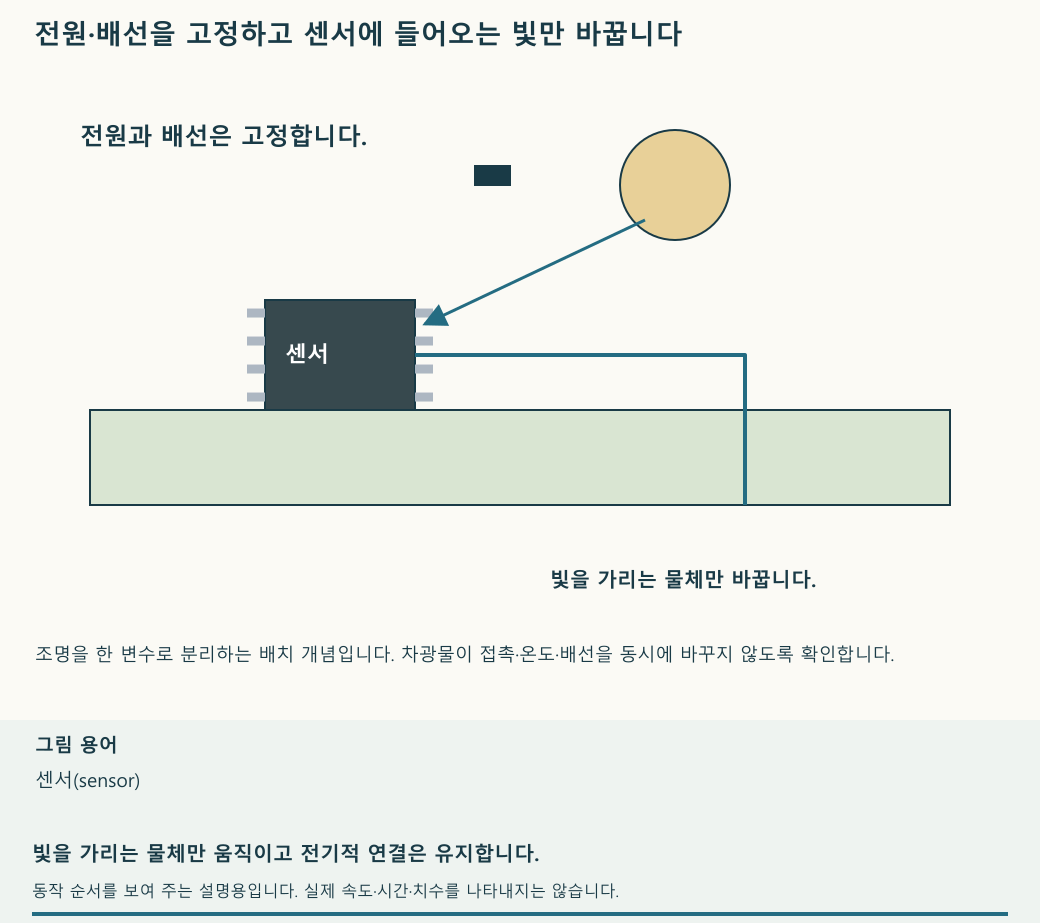

재현성·광 민감성 — 재현성은 같은 조건에서 같은 변화가 반복되는 성질입니다. 광 민감성은 빛에 대한 부품의 반응으로 조명 전원의 전기적 잡음 유입과 구분해야 합니다.

프로브 끝·귀환 연결·케이블 배치와 측정 대상, 세로축·시간축·대역폭·동작 상태를 기록합니다. 조명을 조작하면서 손이 케이블에 닿거나 프로브 위치가 변하면 조명만 바꾼 비교가 아닙니다. 함께 변한 사항을 별도로 남깁니다.

동일한 연결에서 조명 상태별 파형을 저장하고 원래 상태로 돌아가 반복합니다. 조명을 켰을 때와 껐을 때 파형이 매번 같은 방식으로 바뀌는지 확인합니다. 한 번 달라진 모습만으로 잡음 크기·반복 주파수나 원인을 추정하지 않습니다.

반복 관계가 확인되면 조명을 원인 후보로 좁힐 수 있습니다. 하지만 빛 자체의 작용인지 조명 전원·주변 장치·측정 연결을 통한 전기적 유입인지는 추가 확인이 필요합니다. 프로브나 케이블 배치를 바꾸는 비교는 다음의 별도 시험으로 기록합니다.

필요하면 장비가 지정하는 잡음 확인 절차로 측정계의 영향을 검토합니다. 보호 접지를 끊어 파형을 깨끗하게 만들지 않습니다. 조명을 끈 조건에서만 좋아졌다는 사실은 실제 운용 환경의 회로 내성이 확보됐다는 증거가 아닙니다.

기록에는 조명 상태별 파형, 유지한 조건, 반복 결과와 아직 구별하지 못한 원인 후보를 남깁니다. 부품의 빛 반응을 확인하는 시험과 주변 장치 동작에 따른 잡음 비교를 혼동하지 않습니다.
